توضیحات محصول
● نوع محصول: رسیور صنعتی
● ولتاژ: 12 تا 30 ولت AC یا DC
● تعداد رله: 3 رله بدون ولتاژ
● جریان مجاز کنتاکت طبق راهنما: 7 آمپر
● ظرفیت ریموت طبق راهنما: 60 هاپینگ
● کنتاکت NO/NC/COM
● پنج حالت کاری

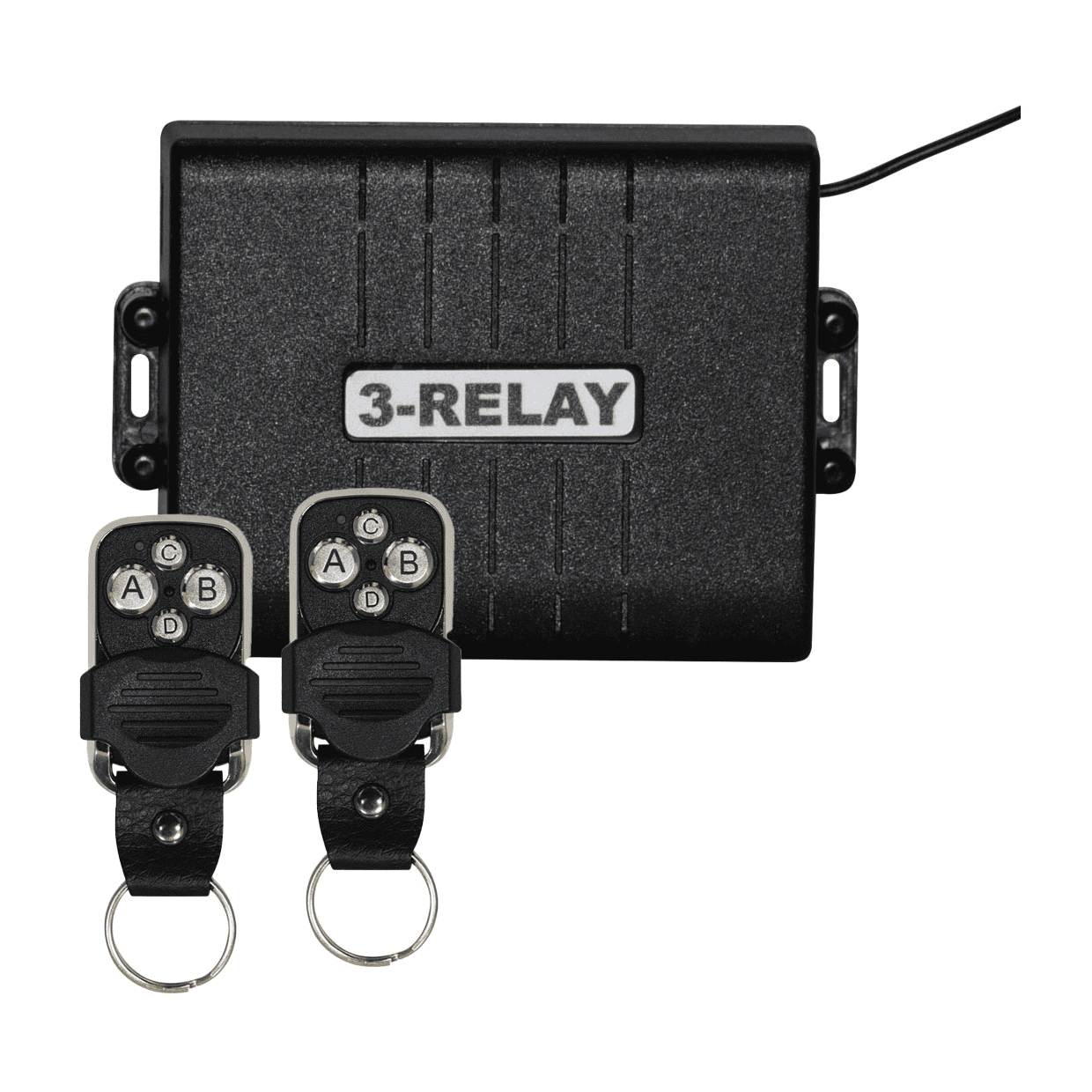

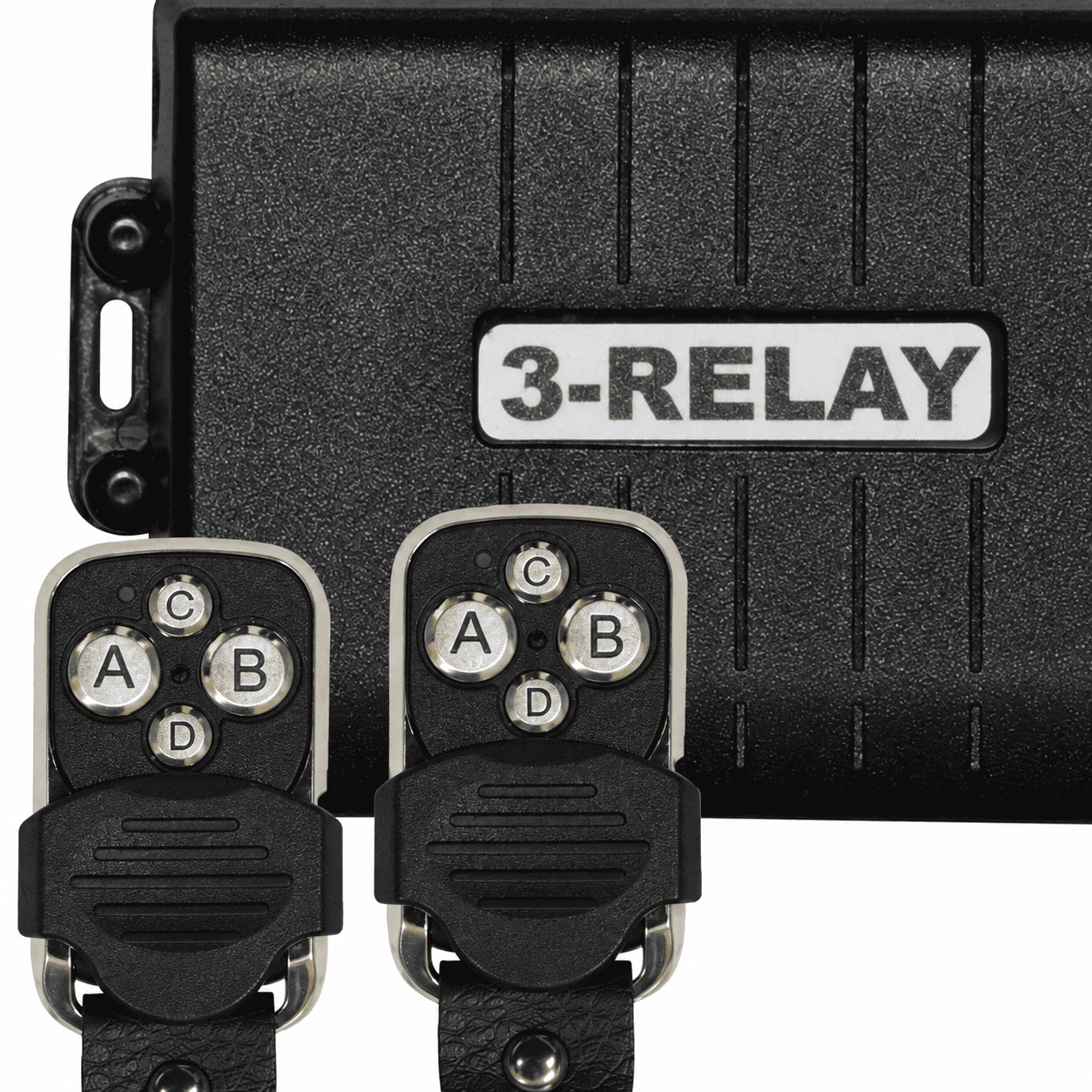

رسیور صنعتی سه رله بتا هاپینگ برای دریافت فرمان ریموت و کنترل خروجی‌های رله‌ای استفاده می‌شود. تغذیه معرفی‌شده آن 12 تا 30 ولت AC یا DC است و سه رله بدون ولتاژ در اختیار دارد. این خروجی‌ها منبع تغذیه بار نیستند و مدار بار باید متناسب با کاربرد طراحی شود.
مدل سه رله بتا امکان انتخاب حالت لحظه‌ای، فشاری، حافظه‌دار، دزدگیر و الاکلنگی یا کرکره را دارد. نوع کدینگ این کالا هاپینگ است؛ ریموت جایگزین باید با گیرنده سازگار باشد. دفترچه پیوست، ظرفیت 60 ریموت هاپینگ را ذکر می‌کند.
پایه‌های NO، NC و COM برای انتخاب وضعیت کنتاکت استفاده می‌شوند. جریان 7 آمپر در راهنما مربوط به کنتاکت رله است و به معنی امکان اتصال مستقیم هر موتور با همین جریان نیست. برای کنترل موتور، مدار فرمان یا کنتاکتور مناسب باید با نوع بار تطبیق داده شود.
هنگام انتخاب رسیور صنعتی، ولتاژ منبع تغذیه، نوع فرمان موردنیاز، مدل ریموت و محدودیت بار خروجی را مشخص کنید. قرار دادن گیرنده در محفظه مناسب و محل آنتن، در کیفیت دریافت فرمان اثر دارد. برنامه‌ریزی هر خروجی باید مطابق دفترچه صورت گیرد.
در ژابیزنت، نسخه هاپینگ این رسیور را بر اساس مدل ریموت و نیاز مدار کنترل انتخاب کنید. نقشه سیم‌بندی و عملکرد رله‌ها باید پیش از اتصال به تجهیزات نهایی بررسی شوند.
راهنمای PDF مرتبط با این مدل در بخش دیتاشیت محصول در دسترس است. مشخصات و نقشه‌های مربوط به نسخه خود را در فایل بررسی کنید.
